近幾天不少螺絲君，在我們的交流群里經常討論：動態扭矩和靜態扭矩轉化的話題，今天小編，初步整理如下：
擰緊工藝，作為總裝的核心技術，一直在不斷發展更新，硬件不斷提升的同時，出現了越來越多的控制方法、管控策略。
如何將擰緊的效果發揮到最佳？使各部件能夠可靠地結合在一起，也是各研發制造部門需長期研究的。
隨著擰緊水平的提高，能夠從生產過程中獲得詳細的生產數據，據此對擰緊的生產過程進行控制，這些對提升擰緊工藝都有很大幫助。
01
動態扭矩和靜態扭矩的轉換
擰緊作業的檢測是不可再現的，在緊固件擰緊完畢、動力工具作業完畢后，螺紋副之間的摩擦由動摩擦變?yōu)殪o摩擦，并且在斷開動力工具輸出之后還存在一定的力矩衰減，工件之間產生細微的形變。
這樣就產生了動力工具的設定值與表盤扳手的檢測值之間的差異，也產生了動態扭矩與靜態扭矩的概念。
動態扭矩是指在緊固件緊固過程中，由緊固動力工具設定或由其傳感器測得的緊固過程扭矩峰值，動態扭矩不能在緊固件被緊固完之后測量。
靜態扭矩是指在緊固件緊固完成之后，在一定時間內由扭矩檢定工具在規定的轉動幅度下繼續在緊固方向上轉動測得的扭矩值。
動態扭矩由工具定值機構或者傳感器進行控制，精度高，需要的設備成本高，由于是轉動過程中的峰值，所以不能直觀地顯示為最終的擰緊效果。
歐美主機廠常用動態扭矩進行工藝控制和設備配套策略，主要采用的動力工具是擰緊軸、擰緊電槍等。
靜態扭矩多數依靠人工檢測，檢測工具簡單，操作便利，所需設備成本低，較為接近緊固件的自然狀況，能更直觀地顯示最終的擰緊效果，日韓系主機廠多采用靜態扭矩進行工藝控制，主要采用動力工具配合扭矩扳手的形式。
動態扭矩用于生產，靜態扭矩用于檢驗。研發給出的扭矩值需提前確認好屬于哪一類，然后進行另一套標準的建立。
某主機廠的動態力矩到靜態力矩的釋放流程如圖1所示。

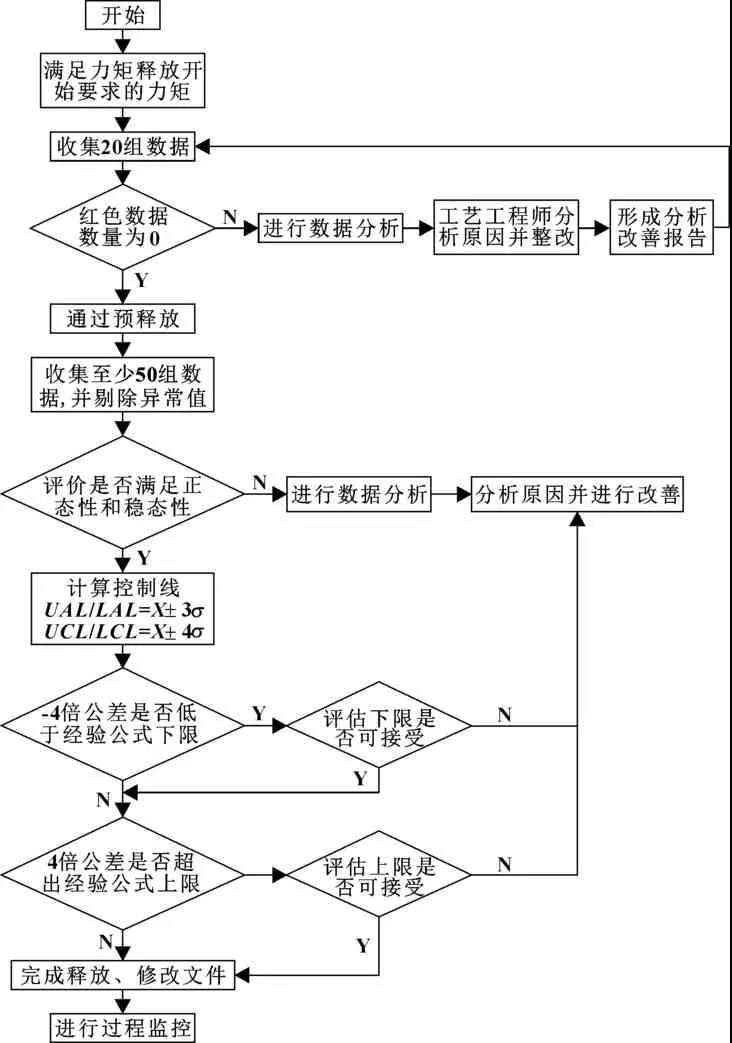

圖1 某主機廠的動態力矩到靜態力矩的釋放流程
在研發給出動態扭矩作為控制標準時，首先整理所有擰緊點的作業情況，將有動力工具作為最終擰緊的工序，將工具調至動態扭矩目標值，擰緊后收集靜態數據，若滿足力矩要求即可進行力矩預釋放。
繼續收集數據，進行數據分析，計算出±3σ或者±4σ，然后與經驗公式和工藝范圍進行比對，按照生產工藝品質的要求，進行最終釋放。后期的力矩檢測主要以此靜態扭矩標準作為控制方案。
在研發給出靜態扭矩作為控制標準時，由于最初沒有動態扭矩，并不知道靜態扭矩需要對應什么樣的動態扭矩，且經過衰減后能保證達到靜態扭矩的要求，因此需要由專門的小組在前期車輛試制階段來完成此工作。
先將靜態扭矩設定到動力工具上，進行10次一組的測量，測量要通過表盤扳手測試并記錄，該扭矩為測量扭矩，需要與扭矩?cái)?shù)據庫中的扭矩?cái)?shù)據進行對比，如果一致則可將該靜態扭矩作為動態扭矩直接釋放到力矩管控清單，如果不一致則需要重新設定工具的扭矩，直到測量的扭矩結果和靜態扭矩一致為止。某主機廠的靜態力矩到動態力矩的釋放流程如圖2所示。

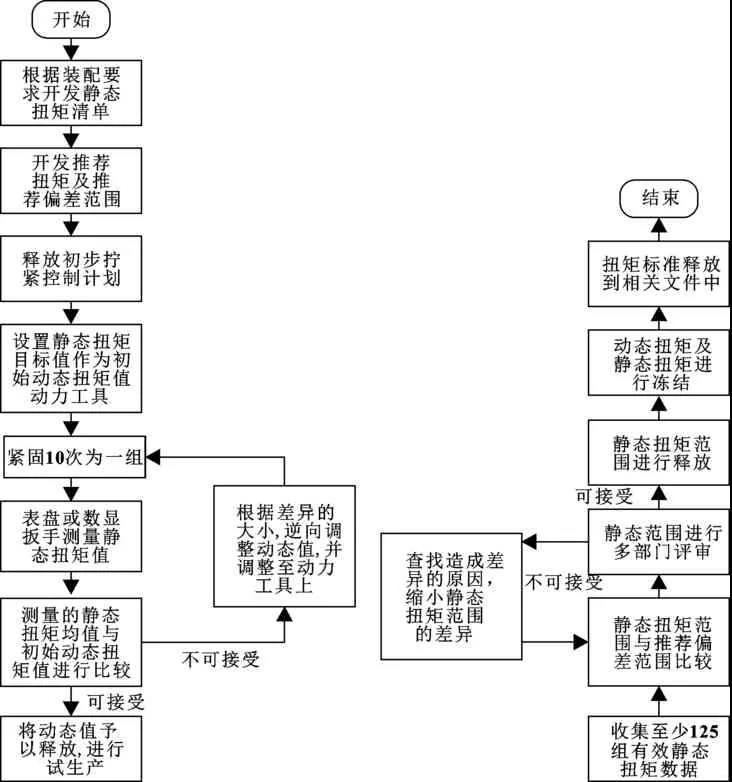

圖2 某主機廠的靜態力矩到動態力矩的釋放流程
現以動態扭矩到靜態扭矩為例：
例如，某主機廠的某車型，其后副車架與車身連接螺栓，研發輸入的為動態扭矩值200 N·m，使用的設備為擰緊軸，將設定值調至200 N·m之后，進行實車擰緊，然后使用數顯扭矩扳手測量靜態扭矩(見圖3)，大致步驟如下：

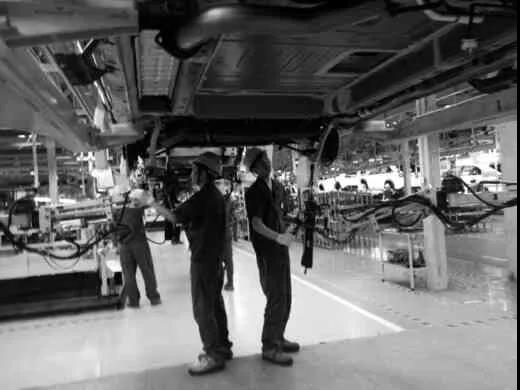

圖3 某車型的后副車架與車身連接工序
(1)預釋放流程
收集20組數據，進行分析，如圖4，滿足預釋放要求。

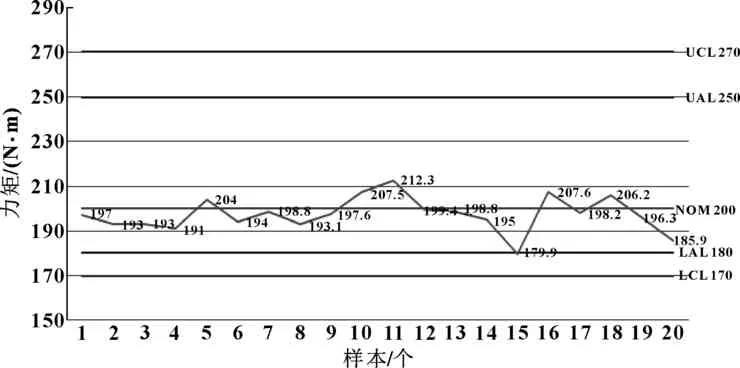

圖4 20組數據的預釋放分析結果
(2)最終釋放流程
預釋放通過之后，收集50組數據(見表1)，進行分析。

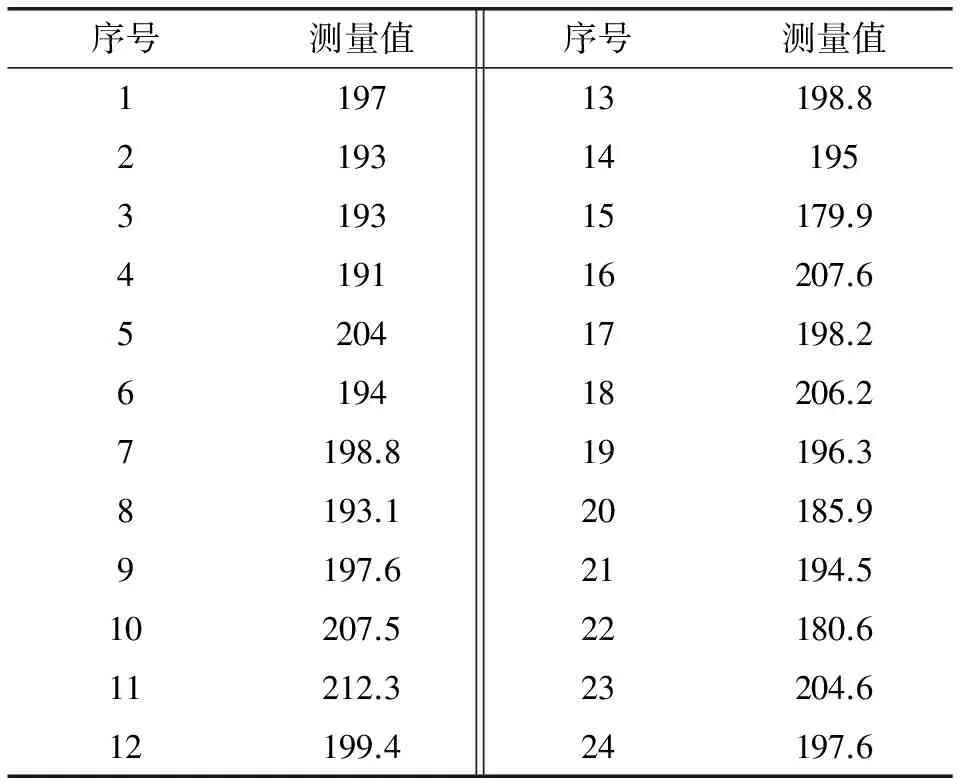

表1 收集要進行最終釋放的50組數據
對樣本進行計算，計算結果如表2所示。
表2 50組數據的計算結果
進行單值控制圖分析，與預釋放無大偏差，如圖5所示。

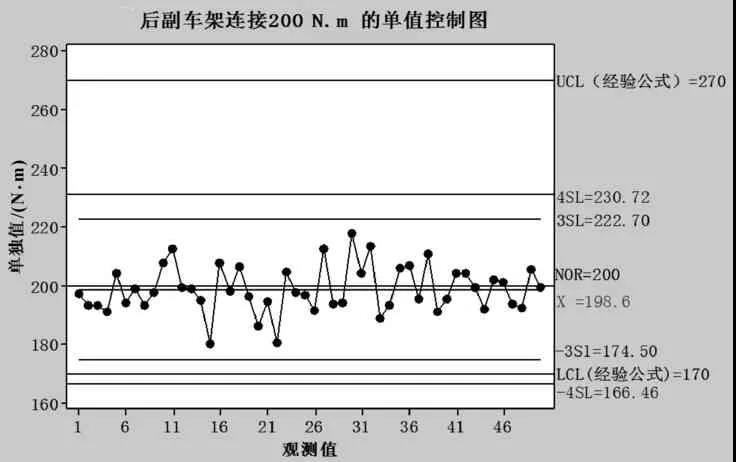

圖5 單值控制圖
對樣本進行正態性分析，P值大于0.05，如圖6所示。

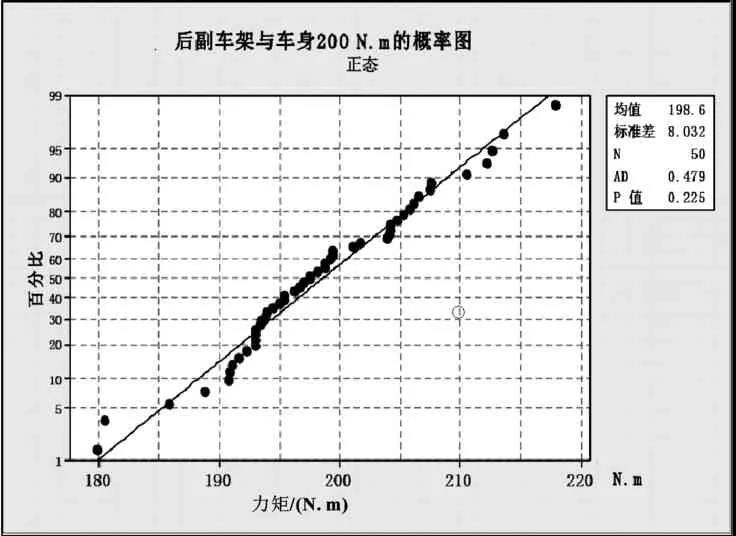

圖6 概率圖
按照上述的過程進行之后，將±4倍公差(±4SL)范圍與經驗公式范圍進行比較，上限取較低者：+4SL為230.72 N·m低于經驗公式270 N·m；下限取較高者：-4SL為166.46 N·m低于經驗公式170 N·m,如表3所示。

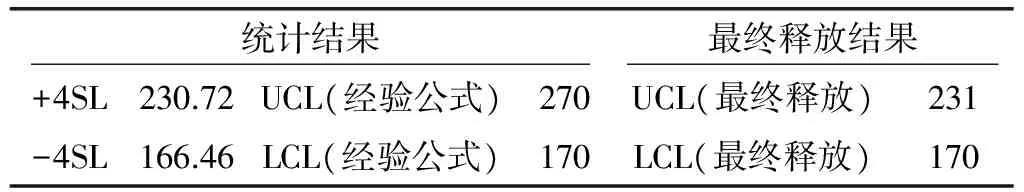

表3 最終釋放的結果
(3)輸出結果
產線用于檢測的靜態扭矩范圍為170～231 N·m，如表3所示。
02
總 結
擰緊工藝，作為各車企總裝工廠的核心工藝，隨著現代擰緊設備的飛速發展，各種以前實現不了的擰緊控制策略都已陸續實現。
可以預見：在未來發展中，會出現越來越多的更加合理的擰緊方法，而這些軟硬件的發展，也將大幅提升整車擰緊裝配質量，進而推動汽車行業的發展。
