背 景
在汽車生產制造過程中有時會出現零件無法裝配的問題，有的是設計問題，有的是零件尺寸問題，還有的是人員、設備、工具、環境發生了變化，由于是流水線生產，如果不及時解決就會影響生產效率進而影響企業效益。
因此每當現場出現此類問題的時候，必須快速找到根本原因，及時制定臨時措施并果斷解決問題。
2016 年 10 月份開始，A 車型低配車型的前排座椅出現了螺栓無法裝配問題，主要故障模式是螺紋孔三坐標 X 方向發生偏移，嚴重影響員工操作。
隨著該車型產量增加， 此問題頻次隨之上升，10 月份故障率高達 8.2%，11 月故障率達到 10%，返修難度增加，嚴重影響了生產效率。
01
原因分析
-
人：操作員工均是經過嚴格培訓并且考核達標后才上崗操作；
-
機：員工使用的工具正常無損壞并且符合工藝要求；
-
料：座椅和螺栓零件號正確符合工藝要求；
-
法：現場的標準化操作指導書中的裝配方法和螺栓擰緊順序符合工藝要求；
-
環：車身、零件、設備、工具所處的環境未發生重大變化。
02
7鉆流程
-
過程：員工按照標準化操作指導書中的裝配方法擰緊座椅螺栓；
-
工具：工具正常無損壞并且符合工藝要求；
-
零件：座椅和螺栓零件號正確符合工藝要求；
零件質量：

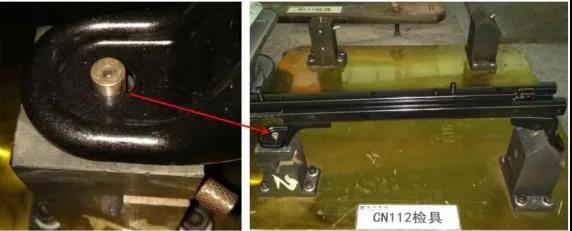

a、前排座椅上檢具檢測合格，各安裝孔能夠順利進銷。
圖 1
b、在搬運座椅過程中如果拉住解鎖桿容易造成左右滑軌不同步，為此，供應商來料已經將座椅滑軌調整至同步狀態，并且培訓員工搬座椅時不要拉住解鎖桿，此故障模式在 10 月 3 日已經斷點。所以座椅滑軌不同步是非要因。
圖2

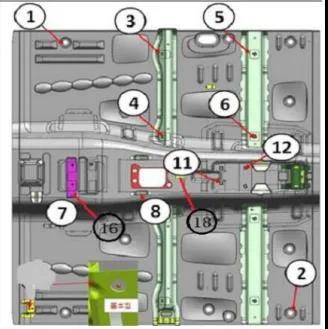

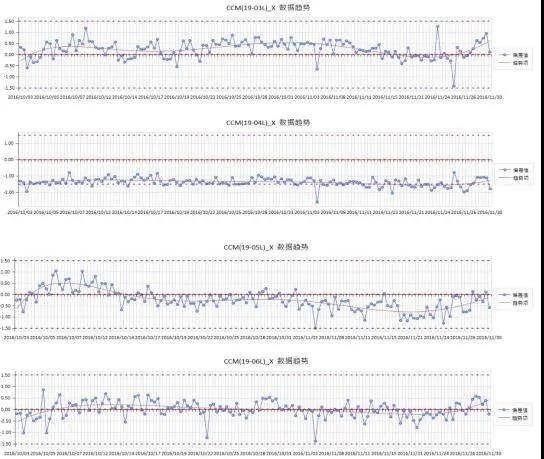

c、查詢車身上的座椅安裝孔③、④、⑤、⑥三坐標數據如圖 3 所示，由趨勢圖可以看出安裝孔三坐標尺寸在正常范圍內。所以車身尺寸不合是非要因。
圖3
-
工藝：工藝卡中的工藝符合圖紙、數模；
-
設計：未考慮重力對座椅裝配的影響。

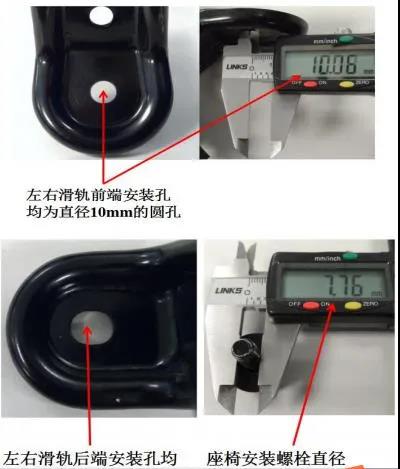

座椅孔及螺栓孔尺寸分析。
圖 4

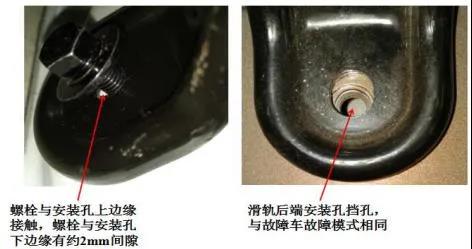

用螺栓預緊座椅滑軌前端安裝孔，使滑軌處于自然狀態，后端安裝孔發生偏移。
圖5

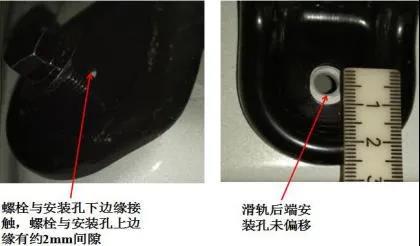

用螺栓預緊座椅滑軌前端安裝孔，用力往后拉滑軌使螺栓與安裝孔下邊緣接觸，后端安裝孔未偏移。
圖 6
綜上分析可知：滑軌前端兩個圓孔直徑比螺栓直徑大2mm，不利于限制滑軌在 X 方向上的移動，后端兩個長孔不利于 Y 方向尺寸偏移問題的解決。因此，座椅定位策略不合理是前排座椅螺栓無法裝配的要因。
03
工藝驗證

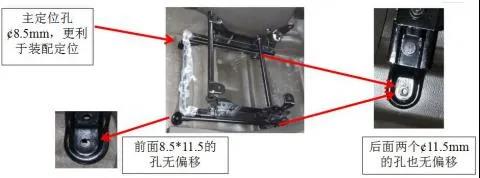

參考 A 車型高配車型前排座椅對低配車型座椅滑軌進行設計更改。
圖 7

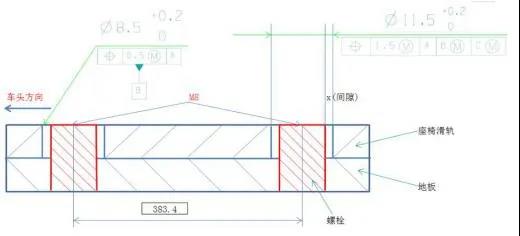

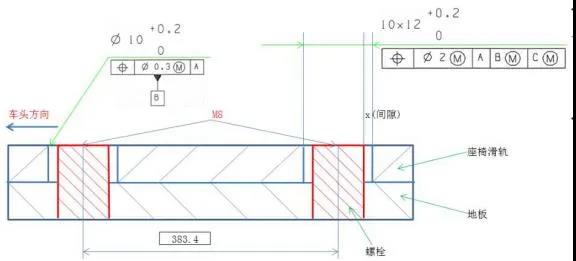

尺寸鏈分析：
-
更改前尺寸鏈分析。
在車身尺寸正常的前提下經尺寸鏈分析計算得知：更改前后端螺栓與座椅滑軌安裝孔間隙為-1.35~3.35mm 螺栓無法裝配概率 28.7%。
圖8
-
更改后尺寸鏈分析。
在車身尺寸正常的前提下經尺寸鏈分析計算得知：更改后后端螺栓與座椅滑軌安裝孔間隙為-0.15~2.95mm，螺栓無法裝配概率 4.8%。
圖9
對比可知：更改前的座椅滑軌更容易出現螺栓無法裝配問題。

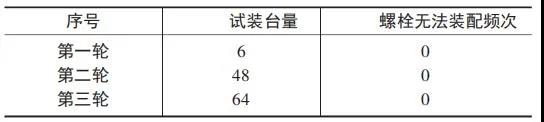

小批量試裝。
2017 年 2 月 14 至 16 日，A 車型低配車型前排座椅進行了三輪試裝，未出現螺栓無法裝配的問題。
（表 1）
04
效果跟蹤
措施實施后，A 車型低配車型前排座椅螺栓無法裝配的故障率由 2016 年 10 月的 10%下降到 2017 年 3 月的0.2%，達到預期攻關效果。（圖 10）
圖10
05
結束語
解決生產現場的質量問題必須要分析清楚問題產生的根本原因，深入問題現場，充分拉動資源，采用科學合理的分析方法，用實驗數據論證措施的合理性，這樣才能使解決問題更加高效。
